Beamer¶

Der Beamer wäre im Prinzip WLAN-Fähig. Allerdings ist die Funktion derzeit ausgeschaltet, um Unfung zu vermeiden (SuS könnten sich einen Zugang einrichten und dann dreinfunken). Hingegen kann Clickshare auf Wunsch eingerichtet werden.

Probleme mit Beamer¶

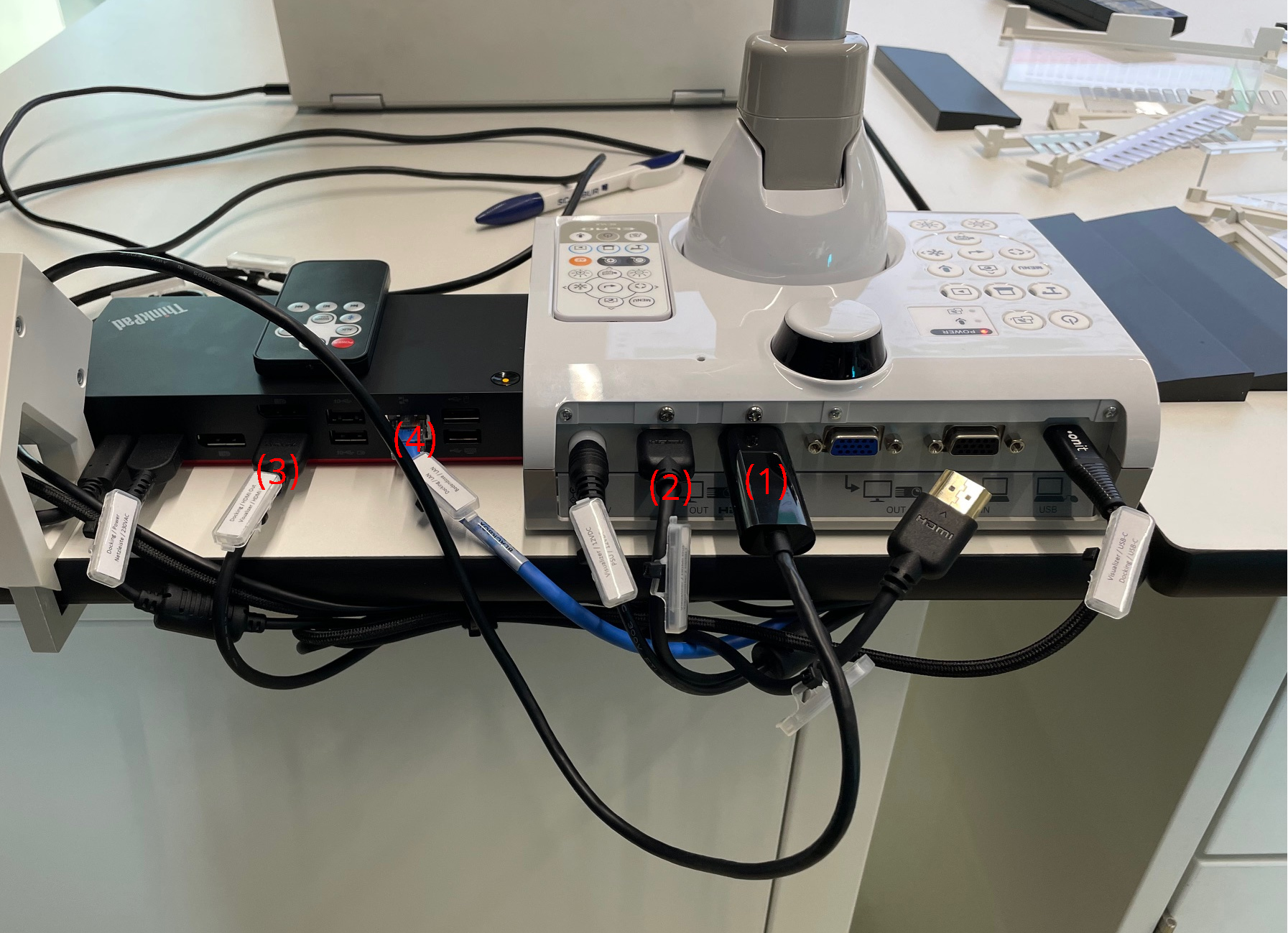

Der Computer wird beim USB-C-Kabel der Dockingstation angeschlossen. Die Dockingstationd lädt das Gerät auf und sendet das Signal einerseits an das Audiosystem und andererseits über Buchse (3) zum Visualizer (Buchse (1)). Von dort geht das Signal über Buchse (2) zu einem Transmitter und zum Beamer.

Um die Ansteuerung der Beamer mit den verschiedenen Gerätetypen zu gewährleisten, wurde ein Emulator in die USB-Verbindung eingefügt, der die verschiedenen Bildformate in ein Format umwandelt, das für den Beamer auf jeden Fall lesbar ist.

Sollten dennoch Verbindungsprobleme auftreten, kann es helfen, das Gerät mit einem einem HDMI - USB-C-Kabel direkt bei Buchse (1) anzuschliessen, wie im Bild gezeigt. Der Ton wird dann über den Beamer abgespielt. Wenn man aber zugleich noch die Dockingstation anschliesst, können für den Ton zudem die Boxen verwendet werden. Man muss dann aber u.U. am Computer manuell einstellen, welcher Ausgang für das Gerät und welcher für den Ton verwendet wird.

Ein Apple-TV-Gerät oder ähnlich, das nur einen HDMI-Ausgang hat, kann direkt an Kabel (2) oder Kabel (3) angeschlossen werden. Auch hier würde man allerdings den Ton verlieren bzw. nur über den Computer oder den Beamer abspielen können.

Internetverbindung und Beamer¶

Eduroam kann aussetzen, sobald man den Computer an der Dockingstation anschliesst. Man scheint immer noch mit dem Netzwerk verbunden zu sein, aber die Verbindung mit dem Internetverbindung ist gekappt und u.U. erscheint in einem Browser die Anmeldeseite des Public-Netzes. In diesem Fall kann es helfen, bei der Dockingstation das LAN-Kabel (4) auszusteckenn.

SMART Board¶

Beim Smart-Board ist zudem für die Touch-Funktion bei der Dockingstation ein USB-A-Kabel vorhanden.

Kabellose Verbindung mit dem Beamer¶

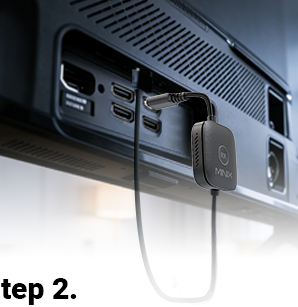

Damit man ein beliebiges Gerät kabellos mit dem Beamer verbinden kann, werden sämtliche Schulzimmer werden mit dem Minix B21-System ausgerüstet.

Anleitung¶

Nach dem Einschalten des Beamers müsste automatisch der Minix-Bildschirm erscheinen. Falls nichts angezeigt wird, bitte mit der Fernsteuerung nach der korrekten Signalquelle suchen. (Signal Source, Knopf rechts oben)

Nun wird der Minix-Sender eingesteckt und - sobald der leuchtende Ring erscheint - der Knopf gedrückt.

Nach kurzer Zeit erscheint die Doppelung des Gerät-Screens auf dem Beamer.

Ohne weiter Massnahmen wird auch der Ton auf den Beamer übertragen und dort mit schlechter Qualität wiedergegeben . Wenn die Tonqualität nicht genügt, kann man das abspielende Gerät zugleich mit dem USB-C-Kabel der Dockingstation verbinden. Dann sollte der Ton über das Sound-System abgespielt werden (ggf muss man auf dem Abspielgerät das richtige Wiedergabesystem auswählen).

Alternativ kann der Ton auch über bluetooth auf die Soundanlage gespielt werden (siehe unten).

Dongles und korrespondierende Empfänger¶

Bitte die Dongles in ihrem Originalzimmer belassen. Ein Dongle funktioniert nur dort, wo am Beamer der passende Empfänger installiert ist, er funktioniert also nur im richtigen Zimmer.

Sound¶

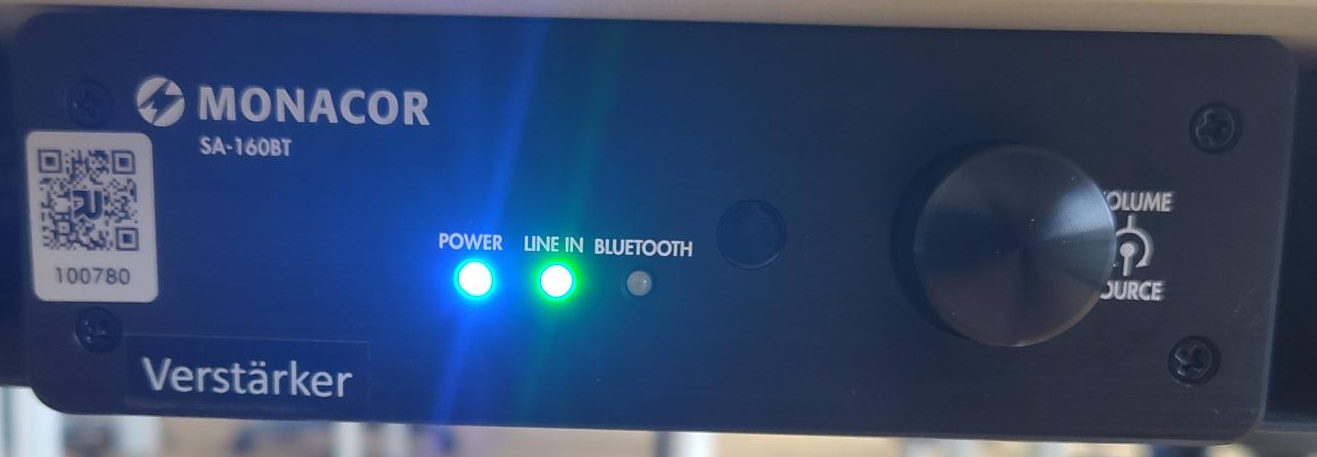

Durch einmaliges Drücken auf den Lautstärkeregler (runder Knopf) kann die Bluetooth-Verbindung aktiviert werden, durch nochmaliges drücken wird sie wieder ausgeschaltet.

Sobald die Verbindung aktiviert ist, erscheint sie in den Bluetooth-Einstellungen mobiler Geräte, so dass die Soundanlage angesteuert werden kann.
